ブレース付き多階建てフレームの鋼製ブレース

ブレース付き多階建てフレームの鋼製ブレース

ブレース付き多層鉄骨配置内の鋼製ブレースは 2 つのタイプに分類できます。水平ブレースと垂直ブレース。

水平ブレース:

ブレース付きフレームに横方向の力がかかると、その力は最初に建物の外装材で受け止められ、次に水平ブレースで受けられ、その結果、基礎に達する場所から垂直ブレースに力が伝わります。水平ブレースの主な機能は、加えられたすべての横方向の力が基礎に到達するルートまたは荷重経路を提供することです。このように、水平ブレースは各階レベルの水平面に設けられます。多階建ての鉄骨ブレースフレーム内に設けることができる水平ブレースには 2 つの形式があります。これらは：

• ダイヤフラム
• 三角ブレース

ダイヤフラム平面内でブレースを提供する構造の一部です。通常、これらは床スラブまたは屋根クラッディングですが、垂直クラッディング要素に含まれる場合もあります。スチール製ブレースフレームでは、ダイヤフラムが構造の垂直ブレースに結び付けられ、横方向の安定性が得られます。現場コンクリートスラブ、金属デッキ、木材床はすべてダイヤフラムの優れた形態ですが、加えられる横方向の荷重に耐える十分な強度についてある程度の評価が必要な場合があります。十分な剛性のダイヤフラムが存在しない場合、水平ブレース鋼製ブレースの形で使用することもできます。ブレースは、図に示すように、修正ウォーレン トラス形式または修正フィンク トラス形式で配置されます。図2。修正されたフィンク トラスは張力ブレーシングにより適しています。どちらの場合も、床または梁は水平安定システムの一部として機能するため、曲げやせん断に加えて張力や圧縮にも対応できるように設計する必要があります。

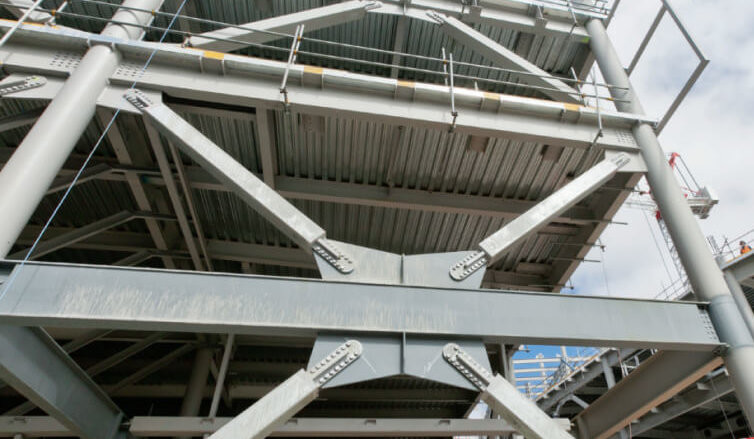

垂直ブレース鉄骨フレームの直交方向の両方に設けられた構造物の垂直面の斜めのブレース要素で構成されます。ブレース システムのこの部分は、加えられた横方向の力を基礎に伝達する役割を果たします。それらは通常、垂直片持ちトラスと同様に、2 列の柱を基礎から支えることによって提供されます。垂直ブレースを効果的にするには、鉄骨フレームの高さ全体にわたって、各階レベルに垂直ブレースを設ける必要があります。

支保工またはブレーシング危険な構造物を一時的に支えるための仮設構造物の建設です。これらは壁を横方向に支えます。支保工

壁が膨らんだ場合や、基礎の不等沈下により壁に亀裂が生じた場合や、ひび割れた壁を補修する場合に使用できます。

隣接する構造物を撤去する必要がある場合、壁に開口部を新設または拡張する場合。

タイプ:モジュール式建物カスタマイズされた金属支保工鋼構造プロジェクト ICF ブレーシング システム

材質:スチール

アプリケーション:住宅建築

機能:省エネ

表面処理:溶融亜鉛メッキ

ICFブレーシングシステム:

Uチャンネル長さ：2700mm、幅：135mm、両側高さ：60mm、肉厚：3mm、下端に16mm穴のあるプレートを溶接

サポートフット:Φ38mm、長さ1500mm+Φ32mm、長さ1500mm、肉厚:2mm(合計長さ3000mm)

三角ブラケット：40mm×40mm、壁厚：2mm

ガードレールポスト:40*40* L:1100 mm * 肉厚 2 mm

セルフロックピン:3個

拡張ボルト: 3PCS

補強ボルト:2本

当社の断熱コンクリートフォームブレーシングは、高品質で使いやすい ICF ブレーシングシステムの分野における主導的なイノベーターです。ICF ブレースは耐久性に優れた構造です

断熱コンクリート用 ワンステップの測定と調整機能により、より迅速なセットアップが可能です。利用可能な輸送用および保管用の箱には、24 個の ICF ブレースが収納でき、

積み重ね可能で、標準色またはカスタム色からお選びいただけます。
