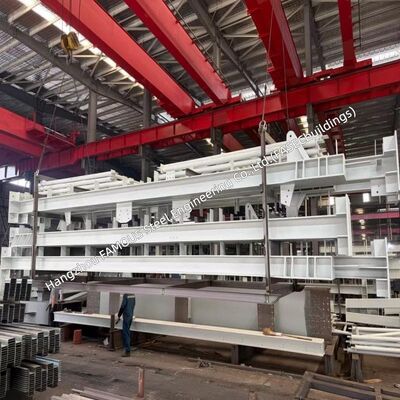

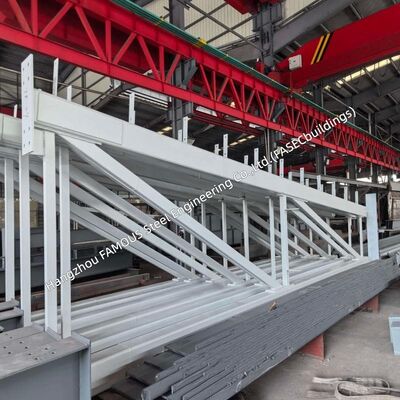

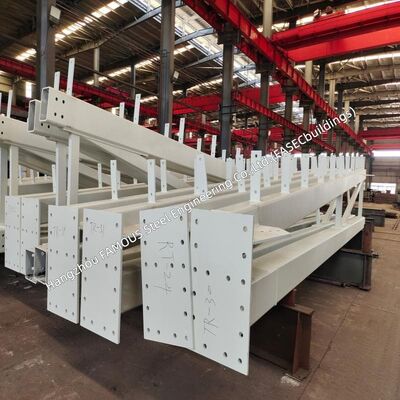

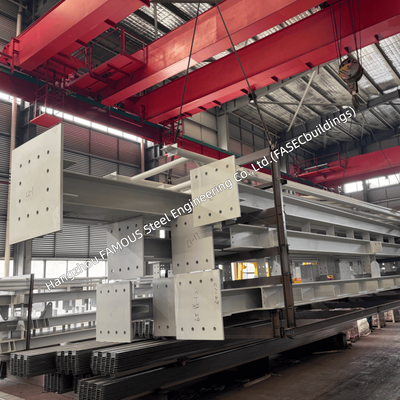

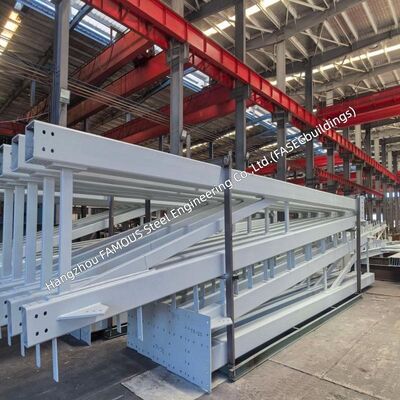

AS 4100 プレハブボックス断面ポータルフレームラフター オーストラリア産業ワークショップ用
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | FASEC |
| 証明 | AS 4100 Compliant Design; AS/NZS 3678 / AS 1163 Material Compliant |
| モデル番号 | スチールトラス |
| 最小注文数量 | 100MT |
| 価格 | USD 1,000-1,500/MT |
| パッケージの詳細 | 海上輸送（コンテナ/バルク船） |
| 受渡し時間 | 10～30日 |
| 支払条件 | L/C、D/A、D/P、T/T |
| 供給の能力 | 2,000 – 5,000 MT/月 |
商品の詳細
| 応用 | オーストラリアの工業作業場、広くてきれいなスパン、クレーンの重い荷物 | 設計基準 | AS 4100 (2020) – 限界状態設計 (ULS + SLS) |
|---|---|---|---|
| 設計手法 | 一次および二次弾性解析。セクションの耐力、部材の座屈、および複合荷重の影響を検証 | セクションの種類 | 溶接された閉じた長方形のボックスセクション |
| 鋼種 | グレード 300 / グレード 350 ～ AS/NZS 3678 (プレート) / AS 1163 | 溶接規格 | AS/NZS 1554.1;縦方向の主溶接用のSAW。アタッチメント用の GMAW/FCAW。 WPS/PQR対応 |
| 繋がり | 高強度のボルト締めサイト接続。現場溶接はありません | カスタマイズ | プロジェクトの要件に合わせてカスタマイズ |
製品の説明
ザ AS 4100 プレハブボックスセクションポータルフレームラフター は、オーストラリアの工業用ワークショップ向けに認定された構造用梁であり、広いクリアスパンと重いオーバーヘッドクレーン荷重を必要とします。 AS 4100 に準拠し、リミットステートデザイン手法を採用した溶接閉鎖ボックスセクションは、従来のオープンH/Iビームと比較して優れた曲げ能力とねじり安定性を提供します。すべてのコンポーネントはオフサイトで完全にプレハブ化され、ボルト接合により、迅速な設置が可能になり、オーストラリア全土の地域の建築規制要件を満たします。
設計とパフォーマンスのハイライト
AS 4100 完全準拠: リミットステートデザイン（ULS + SLS）、弾性構造解析、部材座屈検証、AS/NZS 1554.1 に準拠した溶接- ボックスセクションのユニークなメリット: 閉鎖プロファイルはねじり力に効果的に抵抗し、偏心クレーン荷重に最適です。優れた二軸剛性により、横方向のブレースの必要性が軽減され、最大50t+のブリッジクレーンに適用可能です。
- 長期耐久性: 密閉された内面により腐食リスクが最小限に抑えられます。適切なメンテナンスの下で 50年以上設計寿命 を保証
技術仕様
| パラメータ | 仕様 |
|---|---|
| 設計基準と方法 | AS 4100 (2020) – リミットステートデザイン（ULS強度 + SLSたわみ）; 1次および2次弾性解析; 部材容量、部材座屈、および複合荷重効果は、AS 4100 条項に従って検証済み |
| セクションと寸法 | 溶接閉鎖矩形ボックスセクション; 高さ: 600mm～2,500mm; フランジ厚さ: 12mm～50mm; ウェブ厚さ: 8mm～30mm、スパンと荷重条件に基づいて完全にカスタマイズ可能 |
| スパンと鋼種 | 単スパン: 20m～50m以上、多スパンレイアウト利用可能; Grade 300 / Grade 350 鋼（AS/NZS 3678 (プレート) / AS 1163）; 降伏強度はプレート厚さによって異なります |
| 溶接と接続 | AS/NZS 1554.1 に準拠して製造; 主溶接にはSAW、アタッチメントにはGMAW/FCAWを使用; すべてのWPS/PQRは資格取得済み。高強度ボルトによる現場接続、現場溶接なし、天候の影響を軽減 |
| クレーン容量と表面処理 | 最大50トンのブリッジクレーンに対応可能; 保護オプション: 2コートエポキシ塗料 / 熱間亜鉛めっき / 耐候性鋼。密閉された内面により、継続的なメンテナンスコストが削減されます |
| 設計寿命と書類 | 50年以上設計寿命。完全準拠パッケージ: 設計計算レポート、MTR、WPS/PQR、NDT記録（全溶込み溶接にはUT、すみ肉溶接にはMT）、コーティングレポート、および竣工図 |
製造と品質保証
原材料: ミルテストレポート完備の認定Grade 300/350鋼板- NDT検査: 全溶込み突合せ溶接には超音波探傷試験（UT）; すみ肉溶接には磁粉探傷試験（MT）
- キャンバー処理: 死荷重たわみを相殺するための事前セットキャンバー
- 表面処理: エポキシコーティングまたは亜鉛めっき前のAS 1627.4規格に準拠した研磨ブラスト
- 第三者監査: SGS、ビューローベリタス、または顧客指定の検査員による独立検査が可能
設置のメリット
プレハブユニットにはリフティングラグが設けられており、直接吊り上げおよび設置が可能です- すべての接合部はボルト接続を採用: 現場溶接なし、天候による建設への影響を軽減
- 並行建設: 鉄骨製作は基礎工事と同時に進行し、プロジェクト期間を最大40%短縮
- 現場作業の削減、コンパクトな敷地や建設中に稼働を続ける施設に最適
結論
AS 4100 プレハブボックスセクションポータルフレームラフター は、オーストラリアの工業用ワークショップ向けに、認定された構造性能、迅速な設置、信頼性の高い耐久性を提供します。オーストラリアの主要な鉄骨構造基準に完全に準拠しており、集中的な工業操業における重いクレーン荷重と長いクリアスパンの要件に対応し、地域の建築承認をサポートするための包括的な技術文書が付属しています。
スパン、クレーン容量、レイアウト要件を含むプロジェクトデータを共有してください。当社のチームは、48時間以内に AS 4100 準拠設計、工場図面、および正式な見積もり を提供します。オーストラリア規格に認定済み — お客様の工業用ワークショップの構造ソリューションはここから始まります。
