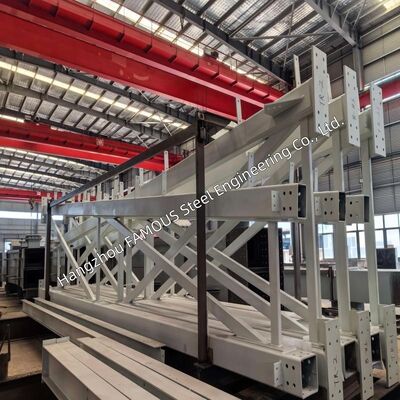

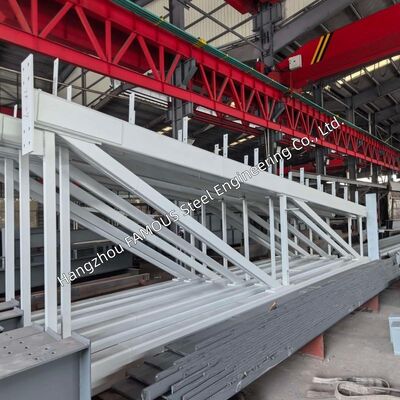

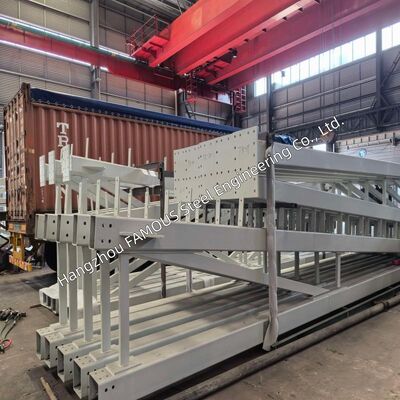

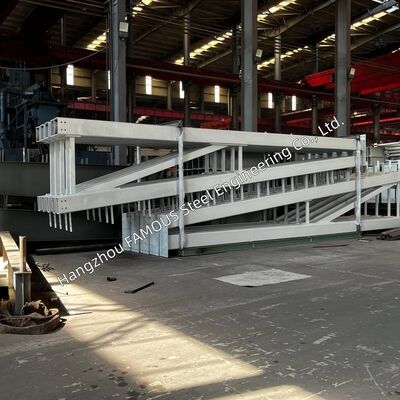

産業用鉄骨造作業場向け AISC 360認証済みプレハブボックス断面ポータルフレーム垂木
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | FASEC |
| 証明 | ISO 9001; EN 1090; CE |
| モデル番号 | スチールトラス |
| 最小注文数量 | 100MT |
| 価格 | USD 1,000-1,500/MT |
| パッケージの詳細 | 海上輸送（コンテナ/バルク船） |
| 受渡し時間 | 10～30日 |
| 支払条件 | L/C、D/A、D/P、T/T |
| 供給の能力 | 2,000 – 5,000 MT/月 |
商品の詳細
| 応用 | 重工業ビル、門型フレーム屋根梁 | 設計基準 | ANSI/AISC 360 (LRFD および ASD) |
|---|---|---|---|
| セクションの種類 | 溶接密閉箱セクション | 溶接規格 | AWS D1.1 |
| NDT | 完全溶け込み突合せ溶接用のUT。すみ肉溶接用MT | カスタマイズ | 顧客の要件に合わせてカスタマイズ |
製品の説明
この AISC 360認証ボックスセクションポータルフレームラフター は、重工業建設用に構築された高強度プレハブ鋼部材です。ポータルフレームシステムの屋根梁として、鋼製柱とともに統合された安定したフレームを形成し、大スパン荷重、重いクレーン荷重、動的荷重を支えます。
溶接された閉鎖ボックスセクションとして製造されたラフターは、優れた剛性、構造的安定性、長期的な耐久性を誇ります。すべての設計、製造、検査活動は厳密に ANSI/AISC 360 に従い、LRFDとASDの両方の設計思想をサポートしています。北米および世界の産業用鋼材プロジェクト向けの認定構造ソリューションとして機能します。
AISC 360規格準拠
AISC 360 は、構造用鋼材建築設計の国際的に認められたベンチマーク仕様です。当社のボックスラフターは、ANSI/AISC 360に規定されている主要要件を完全に満たしています。
- 設計作業は、第B章で定義されたLRFDおよびASD設計基準に準拠しています。
- ボックス部材の曲げ耐力と全体安定性は、第F章の規定に従って計算されます。
- 製造、表面処理、設置作業は、第M章の仕様に準拠しています。
- 包括的なQA/QC管理とNDT検査は、第N章の要件に従って実施されます。
- 原材料は、AISC 360で許可されているASTM A572 Gr.50またはA992の材料規格に準拠しています。
AISC 360への準拠は、北米およびその他の国際市場でのプロジェクト承認を簡素化し、顧客に保証された品質と標準化された技術文書を提供します。
ボックスセクションの利点 vs オープンH/Iビーム
| 特性 | ボックスセクションラフター | オープンセクション（H/Iビーム） |
|---|---|---|
| ねじり剛性 | 優れており、ねじり変形に効果的に抵抗します | 限定的で、横ねじれ座屈を起こしやすい |
| 曲げ剛性 | 2軸にわたる高い剛性と均一な応力分布 | 1軸にのみ効果的な剛性があり、追加のブレースが必要 |
| クレーン荷重サポート | 重い動的オーバーヘッドクレーン荷重のある施設に最適 | 補強と追加の横ブレースが必要 |
| 横安定性 | 自己安定構造で、中間支持が少なくて済みます | 独立した横ブレースシステムに大きく依存します |
| 適用シナリオ | 大スパン、高荷重の重工業ビル | 軽量および中荷重の構造プロジェクト |
閉鎖ボックスガーダーは、偏心荷重および動的荷重下でより高い統合剛性を達成し、その設計方法論はAISC 360の曲げ条項で明確にカバーされています。密閉されたプロファイルは、内部表面が周囲の暴露から保護されているため、腐食リスクも低減します。
設計基準とエンジニアリング仕様
すべてのボックスセクションラフターは、ANSI/AISC 360および関連するサポート基準を満たすように設計されています。
- ANSI/AISC 360：構造用鋼材建築設計を管理する主要仕様
- AISC 341：地震地域における鋼構造物のための補足的な地震規定
- ASTM A572 / A992：構造用鋼板およびセクションの材料仕様
- AWS D1.1：構造溶接および溶接工資格に関するコード
LRFDとASDの両方の設計方法を採用し、さまざまなプロジェクトコードに対応します。計算では、死荷重、活荷重、風荷重、積雪荷重、地震荷重、クレーン荷重（ブリッジクレーン50t以上、サスペンションクレーン10t以下）を考慮します。
主要材料はASTM A572 Gr.50（Q355Bに相当）で、ASTM A992を代替として利用できます。構造モデリングと解析は、AISC 360ベースの設計で検証されたソフトウェアであるSAP2000、Tekla Structures、RISA-3Dを使用して完了します。鉛直たわみは、AISC 360のサービス性制限に従って制御されます。
精密製造プロセス（AISC 360規格）
すべてのボックスラフターは、AISC 360の要件に従って、ISO 9001認証ワークショップ内で製造されています。
- 材料管理：ASTM規格を満たす完全なミルテストレポートとともに供給される認定鋼材。
- 精密加工：CNC切断、プレート面取り、治具組み立てにより、寸法精度を確保します。
- 専門溶接：長手溶接にはSAW、アタッチメントにはGMAWを使用。すべての溶接工はAWS認定を取得しています。
- 厳格なNDT検査：全溶込み突合せ溶接には超音波探傷検査、すみ肉溶接には磁粉探傷検査を実施します。
- 寸法校正：レーザー測定により、すべての寸法をAISCの製造公差内に収めます。
- 表面処理：コーティング塗布前にSA 2.5規格までのブラストクリーニングを実施します。
プレハブと設置の利点
一貫した品質：工場環境で完全にプレハブ化され、現場溶接に関連する品質リスクを排除します。- 迅速な設置：ボルト接続により、現場設置時間を最大50%短縮できます。
- プロジェクト期間の短縮：鋼材の製造と基礎工事を同時に進めることができます。
- 便利なロジスティクス：リフティングラグと輸送フレームを予約することで、海上、道路、鉄道輸送を簡素化します。
- 簡単な組み立て：エンドプレートのボルト締めにより、標準的なトルクツールを使用して迅速な位置合わせと設置が可能です。
- 完全な設置図面：AISC 360第M章に準拠した組み立て図と設置手順を提供します。
品質保証と完全な文書化
プロジェクト承認のためにAISC 360への準拠を示すための完全な技術ファイルを提供します。
- ANSI/AISC 360第B～F章に完全に準拠した構造計算レポート。
- 鋼材の性能を検証する完全なミルテストレポート。
- すべての溶接継手タイプの標準化されたWPS/PQRドキュメント。
- NDT検査記録およびレーザー寸法チェックレポート。
- SGS、ビューローベリタス、TÜV、またはクライアント指定の機関が手配した第三者検査のサポート。
- 利用可能な認証：ISO 9001、EN1090、CE、およびその他のプロジェクト固有の証明書。
結論
AISC 360認証プレハブボックスセクションポータルフレームラフター は、要求の厳しい重工業ビルに対して高い構造強度、優れたねじり剛性、検証済みの品質を提供します。閉鎖ボックスセクションの機械的利点、精密な工場製造、および完全なAISC 360準拠を組み合わせたこのソリューションは、以下を提供します。
- LRFDとASD設計をサポートする世界的に認められた認証
- 重いブリッジクレーンや大型屋根アタッチメントに適した高荷重容量
- 動的および偏心荷重を処理するための優れたねじり剛性
- 現場溶接なしでの建設期間の短縮
- 自然な防食効果を備えた50年以上の長寿命
- 地域の規制承認のための完全な技術文書
スパン、クレーン積載量、建物の寸法、地震要件を含むプロジェクトパラメータをエンジニアリングチームと共有してください。48時間以内にAISC 360準拠の構造設計、詳細なショップ図面、見積もり、建設スケジュールを提供できます。
AISC 360認証、信頼性のために構築された産業用鋼材ワークショップソリューションがここにあります。
