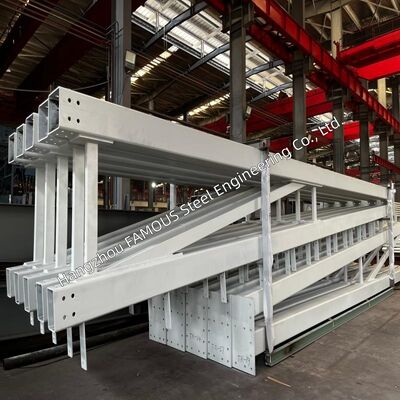

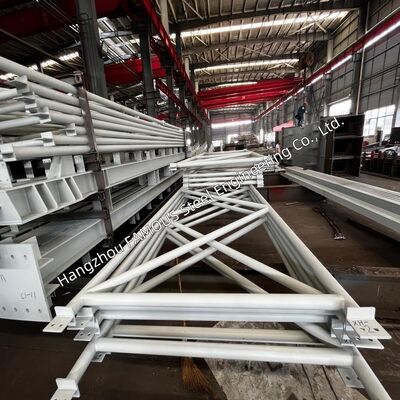

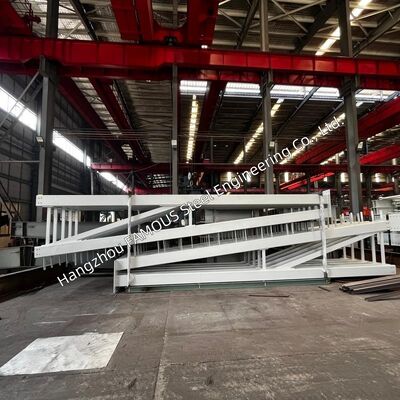

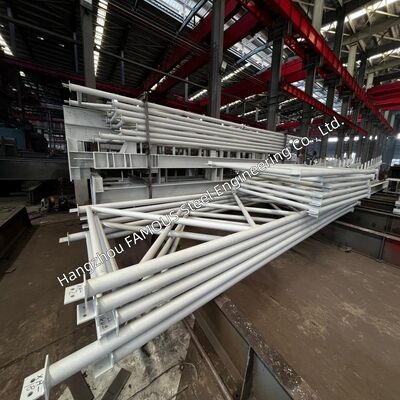

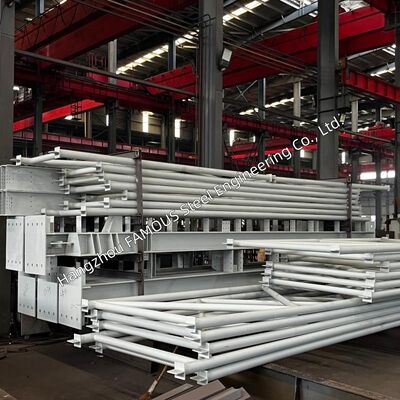

工業用建物のためのプレハブ円筒形鋼トラスおよびボックスセクションポータルフレーム
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | FASEC |
| 証明 | ISO 9001; EN 1090; CE |
| モデル番号 | スチールトラス |
| 最小注文数量 | 100MT |
| 価格 | USD 1,000-1,500/MT |
| パッケージの詳細 | 海上輸送（コンテナ/バルク船） |
| 受渡し時間 | 10～30日 |
| 支払条件 | L/C、D/A、D/P、T/T |
| 供給の能力 | 2,000 – 5,000 MT/月 |
商品の詳細
| 応用 | 重工業ビル、門型フレーム屋根梁 | 設計基準 | ANSI/AISC 360 (LRFD および ASD) |
|---|---|---|---|
| セクションの種類 | 溶接密閉箱セクション | 溶接規格 | AWS D1.1 |
| NDT | 完全溶け込み突合せ溶接用のUT。すみ肉溶接用MT | カスタマイズ | 顧客の要件に合わせてカスタマイズ |
製品の説明
「：ISO 9001、EN1090、CE；プロジェクト固有の認証はリクエストに応じて利用可能です。」は、大スパン、大荷重容量、迅速な建設を必要とする産業用建物向けにカスタマイズされた高性能鋼構造システムです。このシステムは、2つの成熟した鋼構造ソリューションを組み合わせています。「チューブラー鋼トラス」は、優れた強度対重量比と長スパン性能を持つ屋根構造に使用されます。「ボックスセクションフレーム部材」は、垂直および水平サポートに使用され、大荷重クレーン荷重下での優れた曲げ抵抗能力と安定性を備えています。すべてのコンポーネントは工場で完全にプレハブ化され、現場では高強度ボルトで接続されます。製造工場、倉庫、物流パーク、航空機ハンガー、重工業プラントに最適な構造ソリューションとなります。
構造システム＆ndash; トラス＆ボックスセクション付きポータルフレーム
ポータルフレームは、産業建設で広く採用されている構造システムであり、リジッド接続された梁と柱で構成され、統合された荷重支持フレームを形成します。当社のシステムは、2つの最適化された構造部材を採用しています。
チューブラー鋼トラス（屋根構造）
円形または長方形の中空セクションを三角形のレイアウトで配置して作られています。トラスは、引張力と圧縮力を合理的に負担し、効率的な荷重分散を実現し、部材の重量を軽減します。均一な荷重伝達を伴う長スパンプロジェクトで優れた性能を発揮します。チューブラー中空セクションは、開口部鋼セクションと比較して、良好なねじり抵抗、低い風荷重、整然とした外観を備えています。
ボックスセクション梁＆柱（主要サポート）
溶接鋼板で製造され、閉じた長方形の断面を形成します。ボックス部材は、両方向で高い剛性を維持し、重いオーバーヘッドクレーン荷重、メザニン荷重、地震力を負担できます。閉じた断面は、より優れた耐腐食性能と整然とした視覚効果をもたらします。
溶接鋼板で製造され、閉じた長方形の断面を形成します。ボックス部材は、両方向で高い剛性を維持し、重いオーバーヘッドクレーン荷重、メザニン荷重、地震力を負担できます。閉じた断面は、より優れた耐腐食性能と整然とした視覚効果をもたらします。
設計基準とエンジニアリングコンプライアンス
すべての構造システムは、以下の基準を満たすように設計されています。
| 基準 | 範囲 |
|---|---|
| GB 51022-2015 | 「ポータルフレーム軽量鋼構造物」に関する中国国家基準 – 設計、製造、設置をカバー |
| GB 50017-2017 | 鋼構造設計基準 – 鋼構造の一般的な設計要件 |
| ANSI/AISC 360 | 「鋼構造物 |
| 」に関する米国鉄鋼建設協会仕様 | CECS 102:2002「 |
切妻フレーム付き軽量構造物」に関する技術仕様
設計基準：自重、活荷重、風荷重、雪荷重、地震荷重、クレーン荷重（最大20tのオーバーヘッドブリッジクレーンまたは3tのサスペンションクレーン）。
材料グレード：Q235B、Q345B、Q355（GB/T 700およびGB/T 1591に準拠）；海外プロジェクトではASTM A992が利用可能です。
設計基準：自重、活荷重、風荷重、雪荷重、地震荷重、クレーン荷重（最大20tのオーバーヘッドブリッジクレーンまたは3tのサスペンションクレーン）。
材料グレード：Q235B、Q345B、Q355（GB/T 700およびGB/T 1591に準拠）；海外プロジェクトではASTM A992が利用可能です。
設計ソフトウェア
| ：SAP2000、Tekla Structures、PKPM、3D3S。 | 主要技術仕様 |
|---|---|
| パラメータ | 仕様/範囲軒高 |
| 20m – 50m+ | （カスタマイズ可能）建物長 |
| 20m – 200m+ | （モジュール拡張）軒高 |
| 6m – 30m | （カスタマイズ可能）柱間隔 |
| 6m – 12m | （標準）；特定のレイアウトに合わせてカスタマイズ可能屋根構造 |
| チューブラー鋼トラス | – 円形または長方形の中空セクション柱断面 |
| ボックスセクション | – 溶接鋼板、閉じた長方形断面クレーン容量最大20tブリッジクレーンまたは |
| 3t | サスペンションクレーン屋根勾配 |
| 1:10 – 1:20 | （代表値） |
| 設計基準 | GB 51022-2015、GB 50017-2017、AISC 360、CECS 102 |
| 材料グレード | Q235B、Q345B、Q355（中国基準）；ASTM A992（国際基準） |
| 表面保護 | エポキシ塗料 / 熱間亜鉛めっき / 耐候性鋼接続方法 |
高強度ボルト接続 –
現場溶接不要
- プレハブおよびモジュール建設の利点
すべてのポータルフレームコンポーネントは工場内で完全に製造され、組み立て済みのモジュールとして納品されます。 - 工場での精密製造
トラス部品、ボックスフレーム部材、母屋、ブレースは、安定した作業環境下でCNC切断、自動溶接、精密穴あけによって加工されます。寸法精度と安定した品質が保証され、現場での加工エラーを防ぎます。 - 迅速な現場組立
モジュールは、輸送後に高強度ボルトで組み立てられます。ボルト接続は天候への依存を減らし、建設の進捗を加速します。 - 建設期間の短縮
プレハブ化により、従来の建設方法と比較して現場組立時間が最大50％短縮されます。 - 包括的なコスト管理
人件費の削減、建設サイクルの短縮、現場管理費の削減により、プロジェクト総投資額を約20％削減できます。 - 厳格な品質管理
重要な梁・柱の溶接部には超音波探傷検査（UT）を実施し、構造安全性を確保します。
便利な拡張性
モジュール設計により、後からの拡張が容易です。既存の生産に最小限の影響で新しいベイを追加できます。
- 適用シナリオ このポータルフレームシステムは、複数の産業および商業プロジェクトに適しています。
- 製造工場：重機組立工場、自動車工場、オーバーヘッドクレーンシステムを備えた工場
- 倉庫および物流センター：高層倉庫、流通ハブ、柔軟な内部レイアウトを備えた冷蔵倉庫
- 航空機ハンガー：航空機のメンテナンスおよび保管のための大スパン空間
- メンテナンスワークショップ：オーバーヘッドクレーンを備えたオープンスペース
- 農業用建物：農機具保管、農業加工プラント
商業施設
：広いオープンスペースを必要とする大型小売店、展示ホール、スポーツ会場
- 品質保証と認証 厳格な品質管理は、製造ワークフロー全体にわたって実施されます。
- 材料トレーサビリティ：すべての構造用鋼材に完全なミルテストレポート（MTR）を提供します。溶接基準：溶接は、GB 50661および
- AWS D1.1に従って認定溶接工によって完了されます。
- 非破壊検査（NDT）：全溶込み溶接には超音波探傷検査（UT）、必要に応じて隅肉溶接には磁粉探傷検査（MT）を実施します。
- 寸法検査：組立公差とキャンバー制御のためのレーザー校正。表面処理：コーティング前に、鋼材基材を
- SA 2.5までブラスト処理します。
- コーティングオプション：多層エポキシ塗料または熱間亜鉛めっき（ASTM A123 / GB/T 13912）。
- 第三者検査：SGS、BV、TÜVまたは顧客指定の検査官による独立した検査を受け入れます。
認証
：ISO 9001、EN1090、CE；プロジェクト固有の認証はリクエストに応じて利用可能です。結論＆ndash; パフォーマンスのために設計された産業用建物ソリューション
プレハブ式チューブラー鋼トラスおよびボックスセクションポータルフレーム
は、現代の産業用建物に効率的で耐久性のある構造ソリューションを提供します。軽量で長スパンのチューブラー鋼トラス屋根と重荷重のボックスセクション主フレームを組み合わせることで、50m以上のクリアスパンを実現し、製造、倉庫、物流プロジェクトの利用可能なスペースを最大化します。
